ÜRÜNLER
ÇAKIRBEYLİLER makina yem makineleri -çelik konstruksiyon-gıda depolama çelik paslanmaz makineler imlatı..

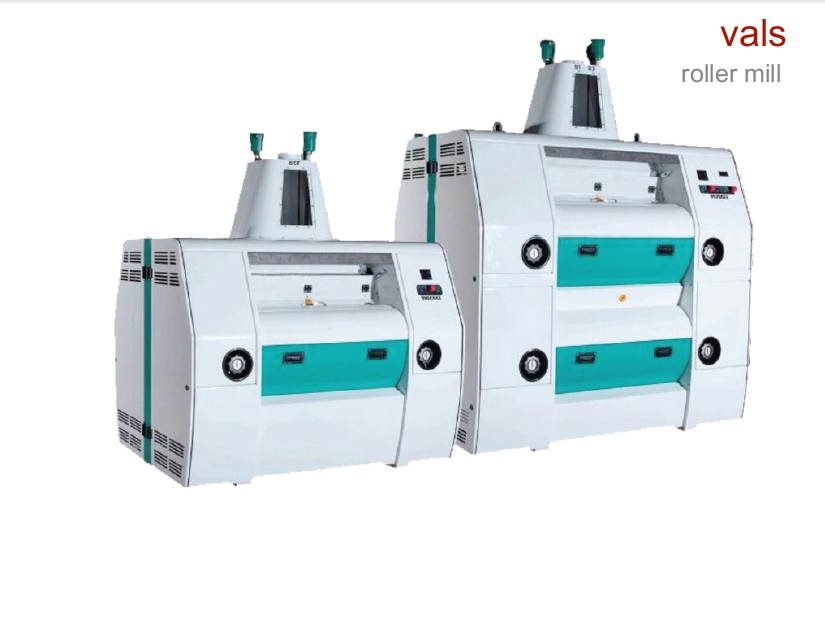

vals -roller mill
Şasesi yüksek mukavemeti platinden imal edilmiştir. Otomatik konumda çalışmaktadır. Muhafaza kapakları kolay açılıp kapanmaktadır. Makinenin iç yüzeyinde toz tutucu malzemeler kullanılmaktadır. Vals toplarının kolu manşonsuz takılan konik rulmana göre imal edilmiştir. Vals toplarının ömrü uzun sürelidir. Özel hava dolaşımı ürünün valsin dış yüzeyine çıkmamasını ve toplam çalışma süresince soğumasını sağlamaktadır.

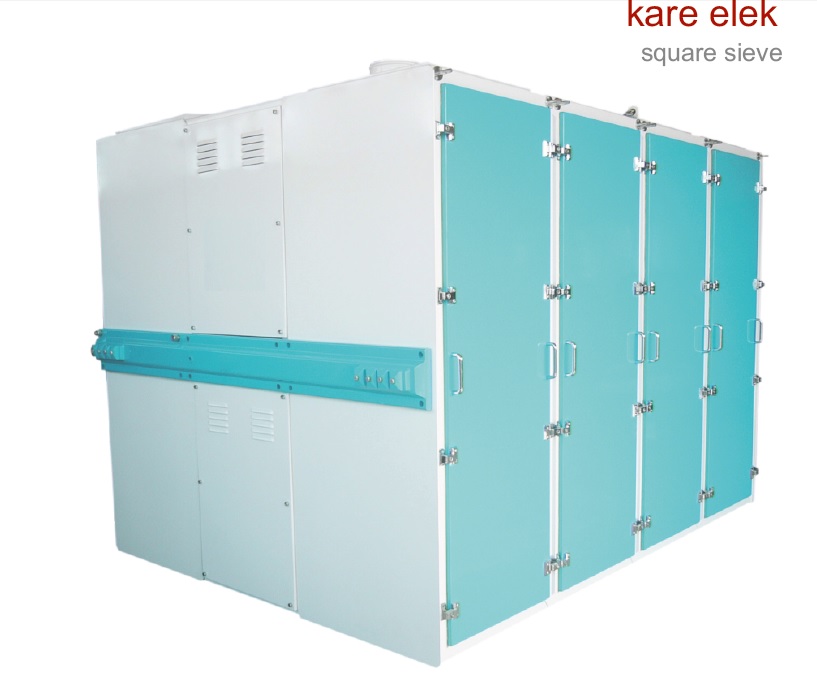

kare elek-square sieve
Sınırlı alanlarda yüksek kapasiteli eleme işlemleri gerçekleştirmektedir. Her pasajda 28’e kadar eleme kasası yerleştirilir. Elek yüzeylerinin tıkanmasını önleyecek temizleyici tapatenler yerleştirilmektedir. Tahrik motoru şase ile direkt akupledir. Motor ve yatakları kolay monte ve demonte edilmektedir. Değişik askı bağlantı şekilleri sayesinde minimum kat yüksekliklerin de çalışma imkanı sağlar.

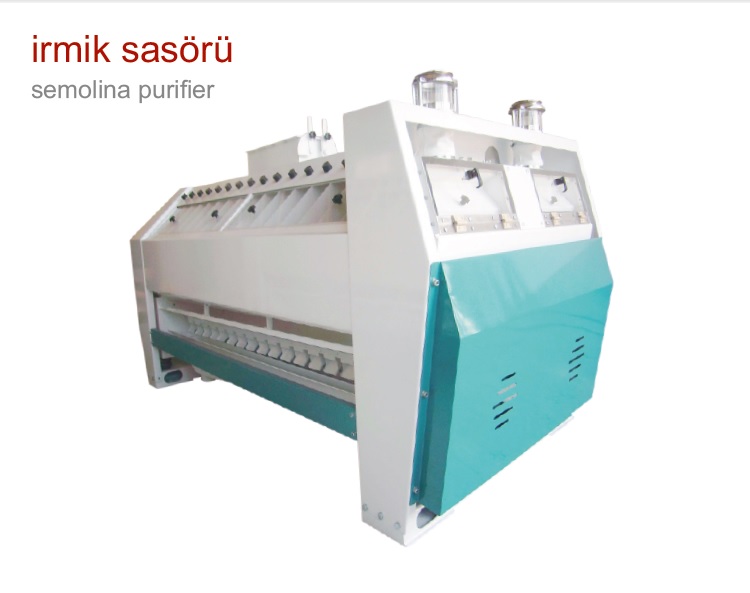

irmik sasörü-semolina purifier
Un ve irmik fabrikalarında irmiklerin temizlenmesi ve sınıflandırılması işlemlerinde kullanılır. Sert Yapılı buğday işleyen fabrika sistemlerinde işlemlerin daha sağlıklı ve başarılı olmasını sağlamaktadır. Akış miktarı ayarlana-bilen ürün, bir perde vasıtasıyla tüm elek yüzeyine düzgün olarak dağıtılır. Eleme işlemi 2 veya 3 kat tolere ile gerçekleştirilir.

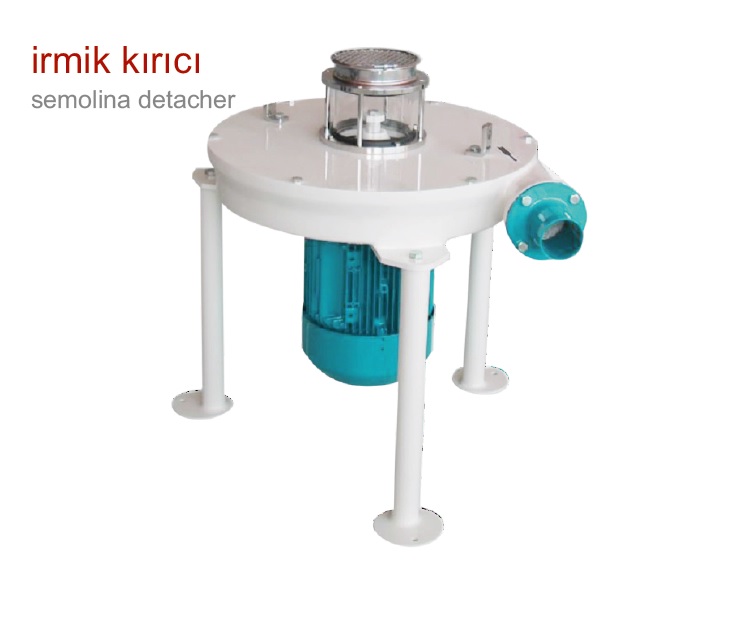

irmik kırıcı-semolina detacher
Monoblok gövdeye sahiptir. Gelen ürünü parçalayan diskler vardır. Makine pnömatik veya vals çıkışına bağlanabilir. İrmiğin kepekten ayrılmasını sağlayarak öğütme işlemini kısaltma görevini yapmaktadır. Nişastayı irmikten ayırarak irmiğin kalitesini artırmaktadır. Öğütme diskleri direkt motora bağlıdır.

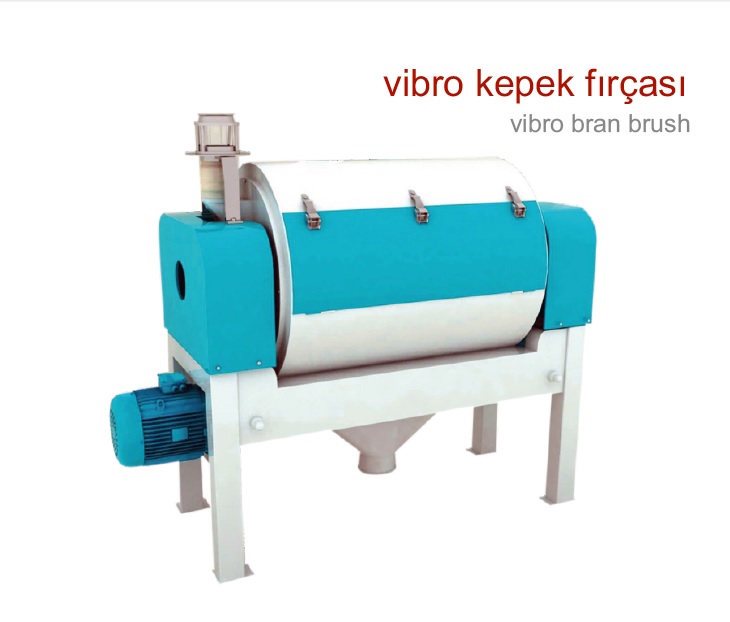

vibro kepek fırçası-vibro bran brush
Kapanmayan elem yüzeyi sayesinde bu konuda kesin çözüm olmuştur. Üzerinde 72-74 GG gömlek takmak suretiyle elenen mamulü direkt olarak un vidasına vermeniz mümkün olacaktır. Aynı zamanda eleklerde sıvanma ve elek yüzeyi kapanmaları ortadan kalkacaktır. Dolayısıyla toplam randımanınız da minimum %1,5- 4 arası artış olacaktır.

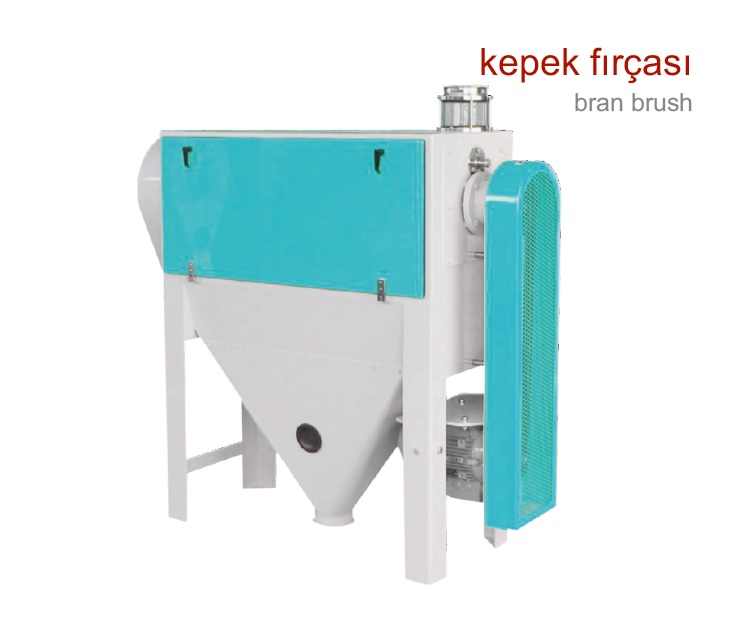

kepek fırçası-bran brush
Delikli saclar kolayca değişebilmektedir. Gürültüsüz ve balansı alınmış şekilde çalışmaktadır. Ürün özel paketler sayesinde işlenir ve kepek-un ayrışımı sağlanır. Un kaybı önlenerek kepeğin temizlenmesi işlevi yapılmaktadır. Rulmanlar tozdan korunacak şekilde tasarlan-mıştır. Rotorda 4 adet götürücü ve çırpıcı bıçak vardır. İç kısmı ürünün akışını kolaylaştıran epoksi boya ile boyanmaktadır.

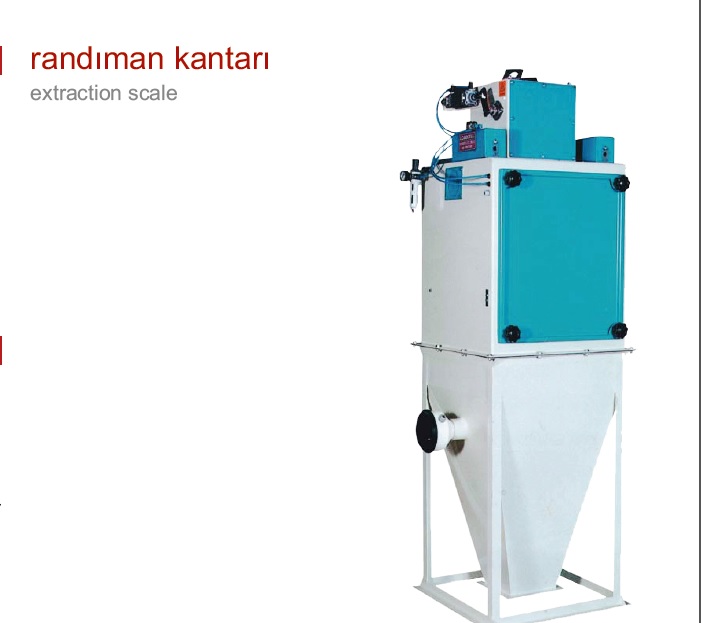

randıman kantarı-extraction scale
Tartım özelliği ile bulunduğu ünitenin kapasitesini hassas olarak ölçmektedir. Temizleme, öğütme ve paketleme ünitelerinde kullanılabilir. Bulunduğu üniteye göre çeşitli tipleri kullanılmaktadır. Buğday, un, irmik, kepek için ayrı özelliklerde üretilmektedir. Un fabrikasında randıman ve kapasite ölçmek için kullanılır. Dakikalık, saatlik, günlük, haftalık, aylık ve yıllık rapor hazırlayabilme özelliğine sahiptir.

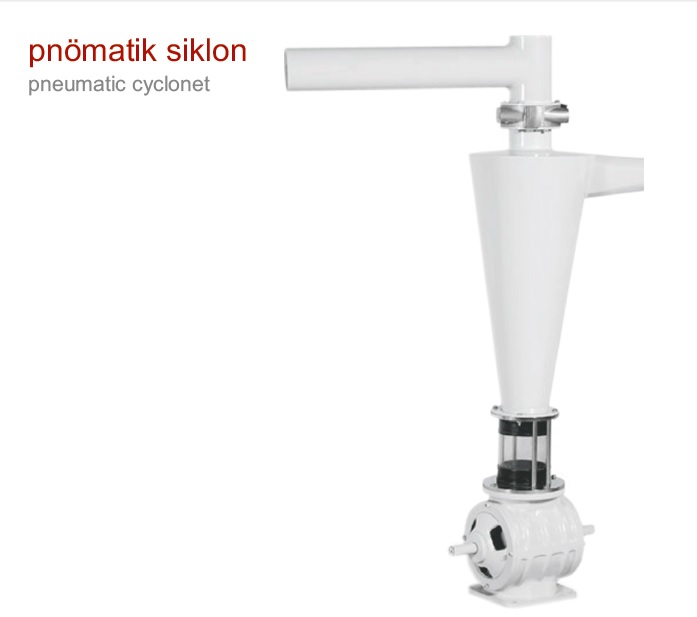

pnömatik siklon-pneumatic cyclonet
Pnömatik sistemde hava ile unu ayrıştırıp unun hızını keser ve tozmasını önler. İşlem esnasında sistemin hava kaybını minimum düzeyde tutacak şekilde dizayn edilmiştir. Siklon çelik sac konstrüksiyon olup hava kilidi döküm gövdeden ibarettir.

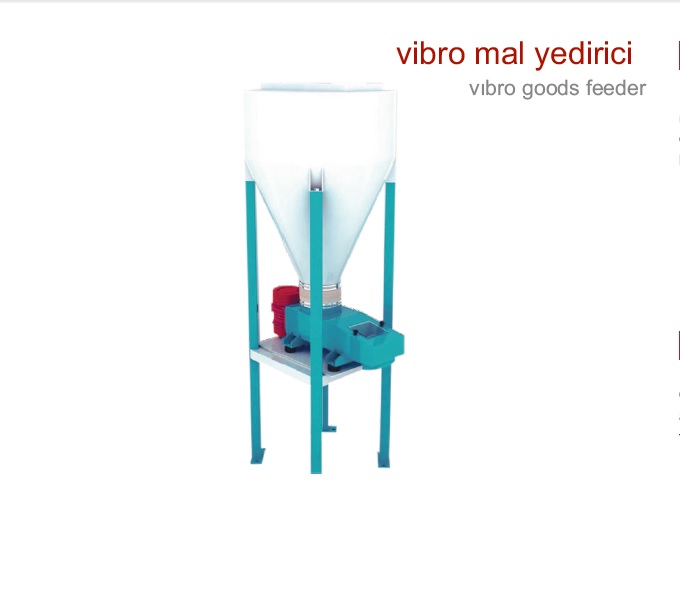

vibro mal yedirici-vıbro goods feeder
Filtre çıkışlarında, atık depo altlarında kullanılır. Fabrika sistemi kapatıldığında filtre içerisinde kalan ürünü geri kazanmak üzere veya benzeri ürünlerin sisteme eklenmesinde kullanılır. Makina dizaynı basittir. Alt gövde pik dökümden yapılmıştır.

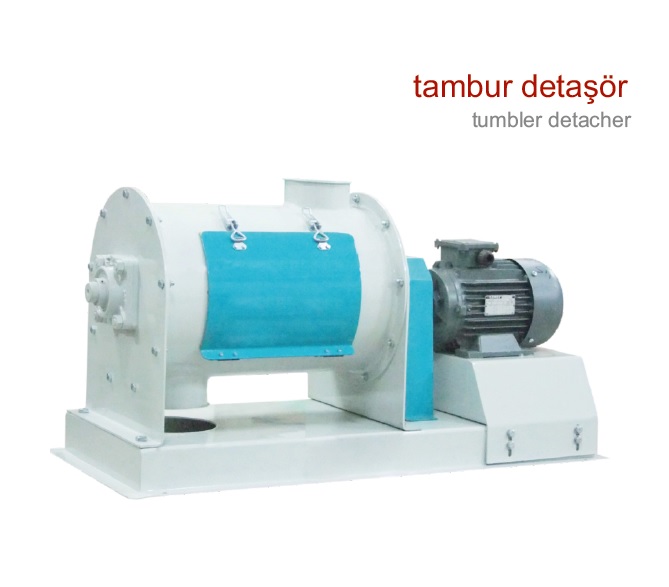

tambur detaşör-tumbler detacher
Bu makine un fabrikalarında valsten gelen üründe yapışık öz parçacıklarını ayırmak için kullanılır. Bu suretle un üretimine katkısı olur. Ayrışacak ürün girişten doğruca ratara gelir. Dönem dövücü çubuklarla gövdede sabit vuruş çubukları arasında ürünün ayrışması sağlanır. Ayrışma sonucunda ürün çıkış noktasına dövücü çubuklarla yönlendirilir.

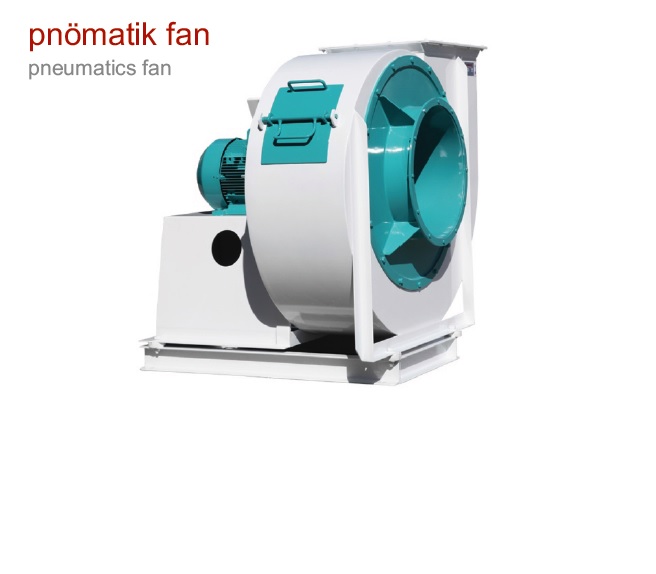

pnömatik fan-pneumatics fan
Un fabrikalarında valslerden gelen yarı mamulün kare eleklere hava yoluyla taşınması amacıyla kullanılır. Her pnönmatik taşıma sistemi için özel üretilen fanlarımız, hava ihtiyacı hesaplanan hat için gerekli basınç ve debiyi sağlayacak şekilde dizayn edilir. Altındaki kauçuk takozlar ve emiş-çıkış ağızlarındaki kauçuk flanşlar sayesinde vibrasyonun taşıma sistemine ve binaya aktarımını engeller.

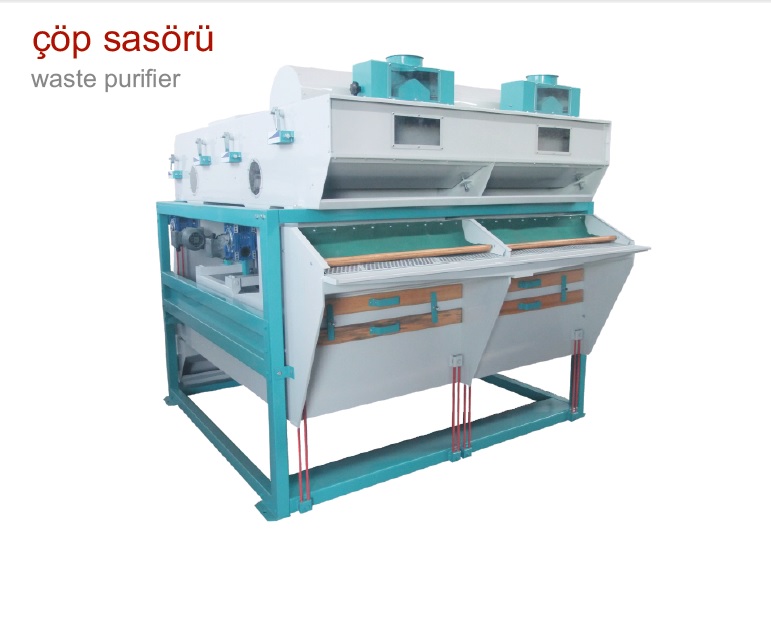

çöp sasörü-waste purifier
Tahılın saman, başak ve diğer yabancı maddelerden ayrılması işleminde kullanılır. Un fabrikalarının yanında her türlü bakliyat tesislerinde sınıflandırıcı olarak da kullanılmaktadır. Yüksek kapasite, minimum alanda tahıl cinsine göre; yüksek eleme özelliği, yüksek verim, yüksek temizlik, efektif temizleme kabiliyeti, temizlemede sınıflandırma kolaylığı, ürün girişinde ızgaralı oluk içerisinde vidalı helezon yardımı ile kaba atıklar üründen ayrılarak dışarı atılmaktadır. Ürün girişinin altında mekanik ürün dağıtıcı sistem ile elek üzerine düzgün ürün dağılımı yapmaktadır. Çok katlı eleme sistemi, üst hava emişi içerisindeki kavuzları dışarı atmak için iki adet vidalı helezon bulunmaktadır.
dik yıkama-vertical washing
Buğdayın taşını, toprağını, kavuzunu ve toz zerrelerini su ile temizler. Üst vida hızlı dönerek suyu çalkalamak suretiyle yıkama işlerini gerçekleştirir. Buğdayın yıkma teknesine giriş yeri ileri geri alınarak buğdayın suda kalma süresi ayarlanabilir. Yağ ile suyun karışmasını önleyen keçe tertibatlıdır. Buğdayın ağır olan yabancı maddeleri,dibine çökerek ters istikamette dönen taşlık vidası ile dışarı atılır. Üst vida ile sürüklenen buğday santrafüj sistemi ile çalışan dik kurutmaya girer. Dik kurutmada hızlı dönen paletler buğday panjur delikli saca doğru fırlatarak suyun buğdaydan arınmasını sağlar. Nemli buğday üst kısmından tahliye olur.
taş ayırıcı-stone seperator
Hububat ve bakliyat temizleme ünitelerinde kullanılır. Ürün içerisindeki taş ve özgül ağırlık bakımından üründen ağır olan yabancı maddeleri ayırır. Tabla ayar mekanizması ile hububatın istenilen düzeyde temizliği yapılabilir. Taşı temizlenecek malzeme elek üzerinde düzenli bir şekilde akıtılır. Üstten emilen hava yardımıyla ürün elek üzerinde yüzdürülür, vibrasyon hareketinden dolayı eleğe temas eden ağır yabancı malzemeler yukarı doğru hareket ederek çıkıştan dışarı atılır.

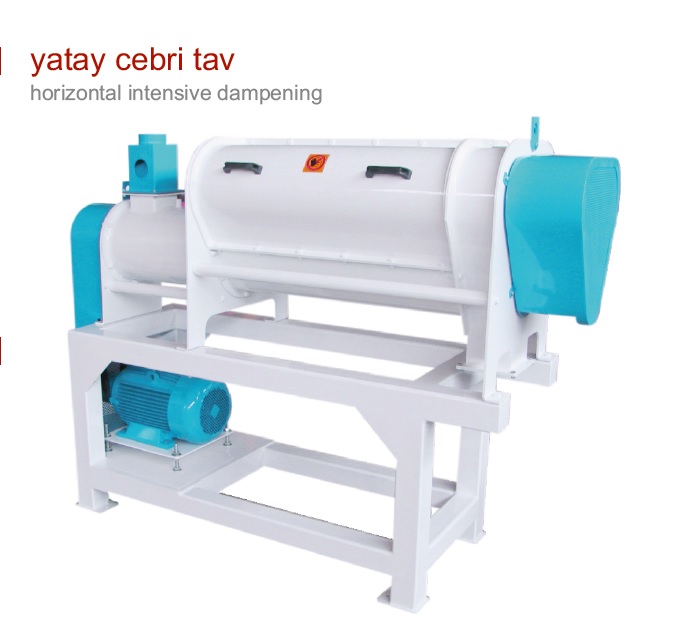

yatay cebri tav-horizontal intensive dampening
Un ve irmik fabrikalarında kuru temizleme yapıldığında tahıla daha kısa sürede daha az su kullanarak daha yüksek rutubet sağlamak için kullanılır. Aynı zamanda yüksek hızla dönen rotor sayesinde meydana gelen sürtünme neticesinde tahıl kabuğunun da önemli bir miktarda soyulması sağlanır.

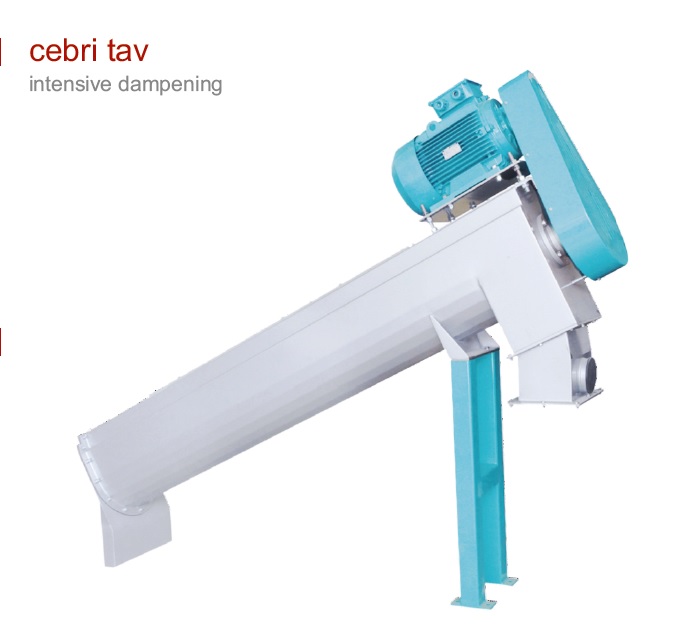

cebri tav-intensive dampening
Tavlama işlemi esnasında tahıl tanelerinin kırılmasını önlemektedir. Tamamı metalden imal edilmiş olan ana gövdeler kolay sökülebilir özelliktedir. Nemlendirilecek olan buğday makine girişine otomatik girer. Su girişi de elektronik veya mekanik debimetreli tav cihazı ile kontrollü sağlanır.

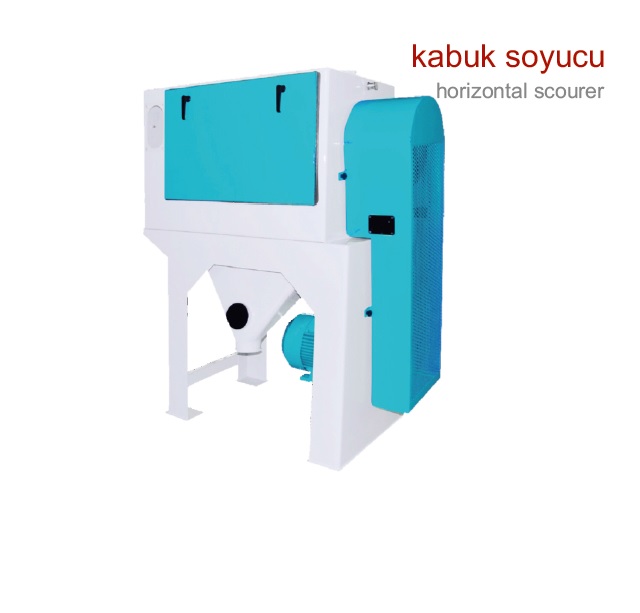

kabuk soyucu-horizontal scourer
Un ve irmik fabrikalarının temizleme kısımlarında buğdayın ön temizlenmesinde kavuz içerisindeki buğdayın ayıklanmasında, buğday üzerindeki kabuk ve sakalların temizlenmesinde kullanılır. Silolama tesislerinde de aynı amaçla kullanılabilir. Yeni geliştirilen AKM-KS 40/85 modeli ile 1. ve 2. temizleme bölümünde yüksek verim düşük bakteri miktarı ve yüksek kapasite sağlanır.

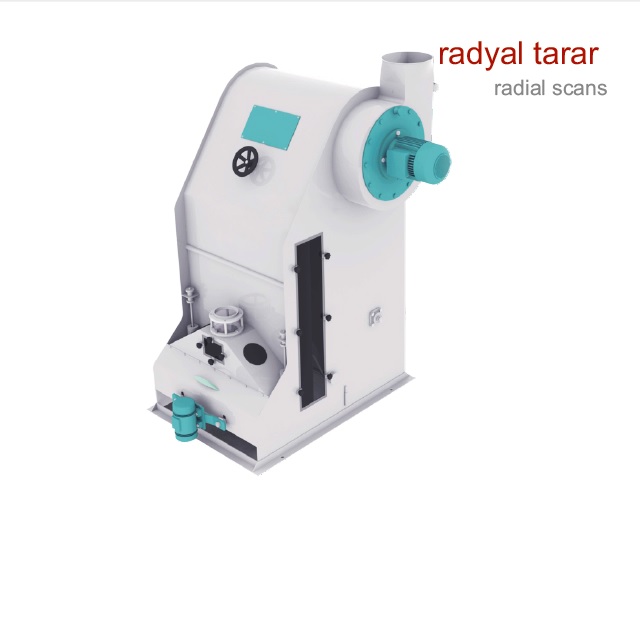

radyal tarar-radial scans
Buğday, arpa, mısır vb. gibi yoğunluğu çok olan tahıl ürünlerinden, yoğunluğu az olan maddeleri ayırmada kullanılır. Tahıl giriş kısmından vibro yediriciye doldurur ve düzgünce hava kanalının genişliğine dağıtılır. Burada yatay aspirasyon kanalında ürün az yoğunluktaki materyallerden ayrıştırılır. Temiz ağır yoğunluktaki ürün parmak valfler sayesinde makineden boşaltılır. Hava radyal fan sayesinde aspirasyon kanalına geri dönüşüm yapar. Tarar havanın % 100'ünü çevirir. Fakat giriş tahliyeli olmalıdır. Yani makine başa monte edilmiştir ya da merkezi boşaltım sistemine bağlanmıştır.

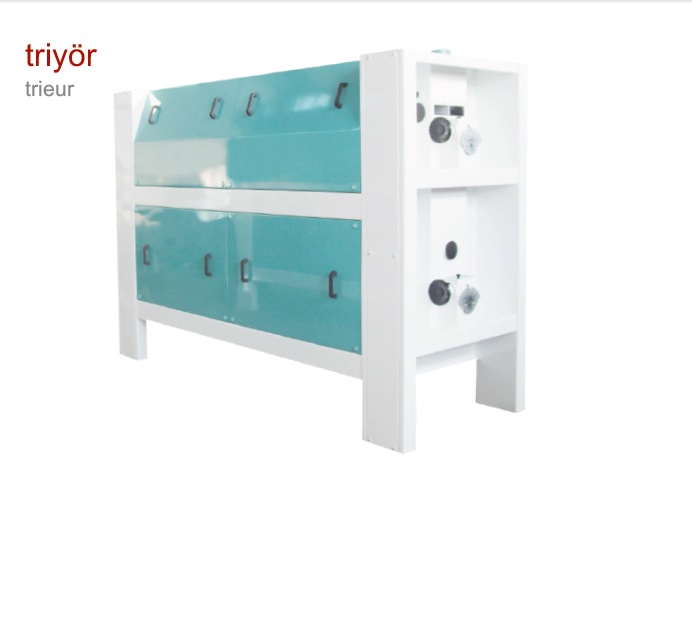

triyör-trieur
Tahıl öğüten fabrikalarda tahıl içinde bulunan istenmeyen yuvarlak şekilli ve uzun şekilli parçaların tahıldan ayrılması işleminde kullanılır. Kapasiteye göre muhtelif çaplarda saç üzerine preslenmiş çapları ve derinlikleri temizleyecek tahıl cinsine göre belirlenmiş cepleri olan silindirler bir redüktörlü motor vasıtası ile tahrik edilerek döndürülür. Silindirin içinde bulunan toplayıcılar sayesinde tohumlar ve istenmeyen maddeler çıkış ağzından alınırlar. Ayrılan taneler kontrol triyöründen de geçirilerek istenmeyen maddelerin içine karışmış tahıl tanelerinin kazanılması sağlanır.

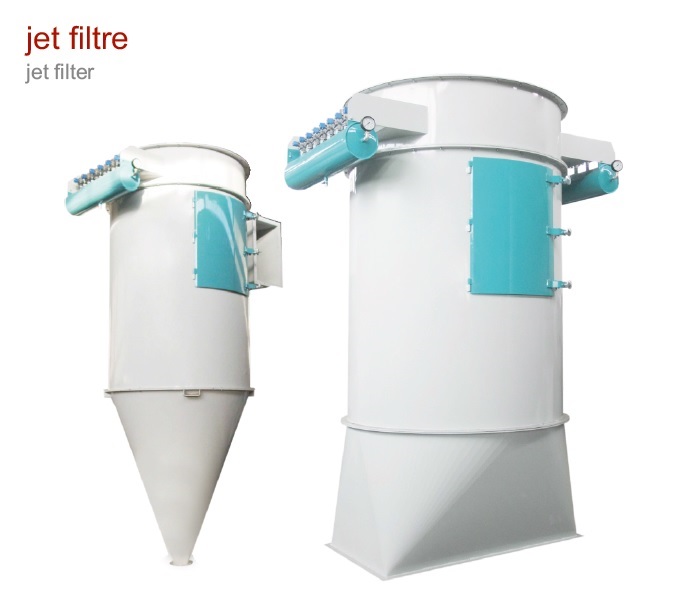

jet filtre-jet filtre
Jet Filtre; hava-toz karışımının tozdan arındırılarak tozun tutulup temiz havanın bacadan atılmasını sağlar. Yuvarlak filtre gövdesi önce siklon sistemi arındırma gerçekleştirir daha sonra torbalar vasıtası ile de tüm toz zerreciklerinin tutulmasını sağlar. Jet Filtre; un, irmik, yem tesisleri, gıda, kimya, ağaç, metal, toprak ve çimento sanayinde genel çevre koruması için kullanılır. Çalışma basıncı minimum 0,3 bar ile max. 0,5 arasındadır. Alçak basınç temizleme havası 0,5 bar'dır. Temizleme havası tüketimi 20 / 40 NL / torba x vuruş. Maksimum yükleme 2400 mm boyundaki torbayla 9m3/m2/dk. Çelik konstrüksiyon. Az bakım, uzun sağlam çalışma. Yüksek temizleme derecesi.
boru mıknatıs- pipe magnet
Boru mıknatıslar tahıl ve bakliyat işleyen tesislerde yüksek devirlerde çalışan makinaların girişlerinde, ürün içerisinde metal parçalarını ayırmak için kullanılır.Doğal mıknatıs olduğundan enerji harcamaz. Arıza olasılığı ve bakım ihtiyacı yoktur. Manyetik gücü sonsuz ömürlüdür. Temizlenmesi son derece kolaydır. Flanş bağlantısı ile kolayca monte edilir. Çeşitli kapasitelerde üretilir. Yatırım maliyeti düşüktür.

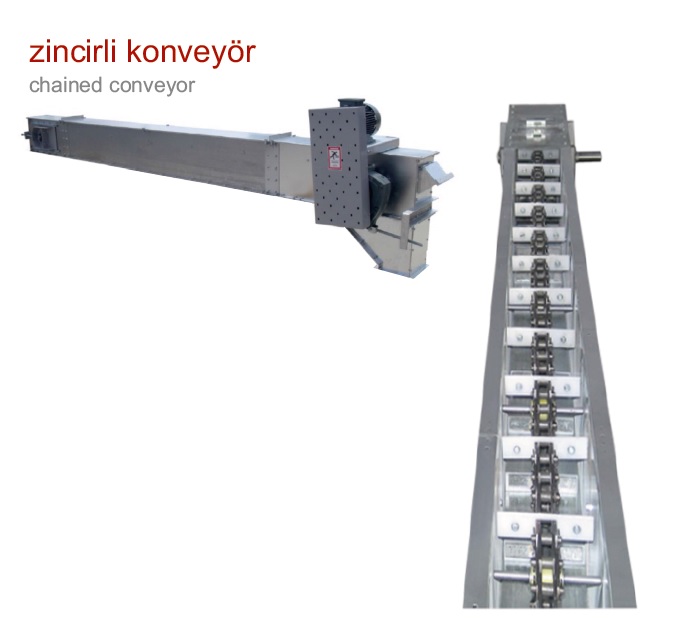

zincirli konveyör-chained conveyor
Yatay taşımacılığın yapılabildiği her yerde kullanılır. Yem, gıda, kimya, maden, talaş ve toprak sanayilerinde kullanılır. Gövde çelik malzemeden imal edilir. Avare tahrik yataklama sistemine sahiptir. Özel gergi irtibatı ile dizayn edilmiştir. İstenilen kapasitelere göre değişkenlik gösterir. Zincirli bağları çelik dökümdür. Taşıyıcı lamaları sertleştirilmiş çelikten imal edilir. Merkezi kumandaya bağlı olarak zincir dişli ile tertibatlandırılarak hareket alır, üzerine düşen mamülün taşınmasını sağlar.

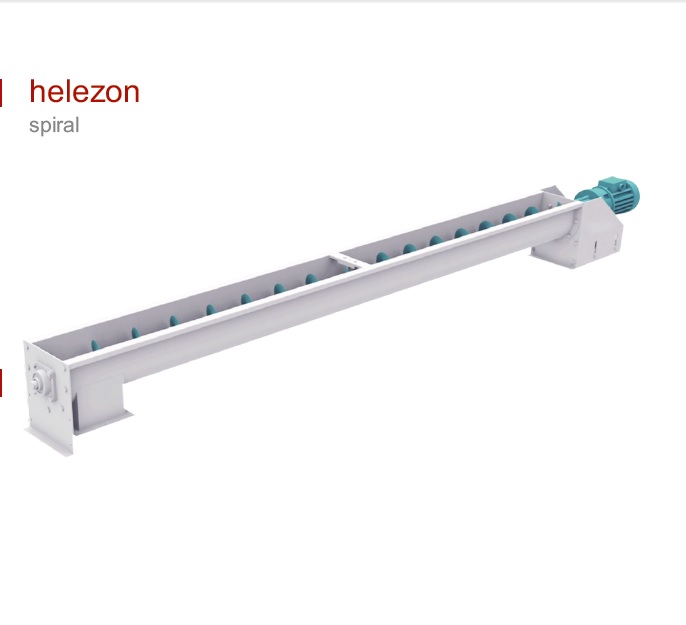

helezon-spıral
Un fabrikalarında buğday, kepek, un v.s. ürünlerin yatay olarak taşınmasında kullanılır. Değişik genişlik ve uzunlukta üretilmektedir. İhtiyaca göre sağ veya sol yönlü imal edilir. Ürün dağıtma, toplama ve buğdayın tavlanması işlemlerinde kullanılır.

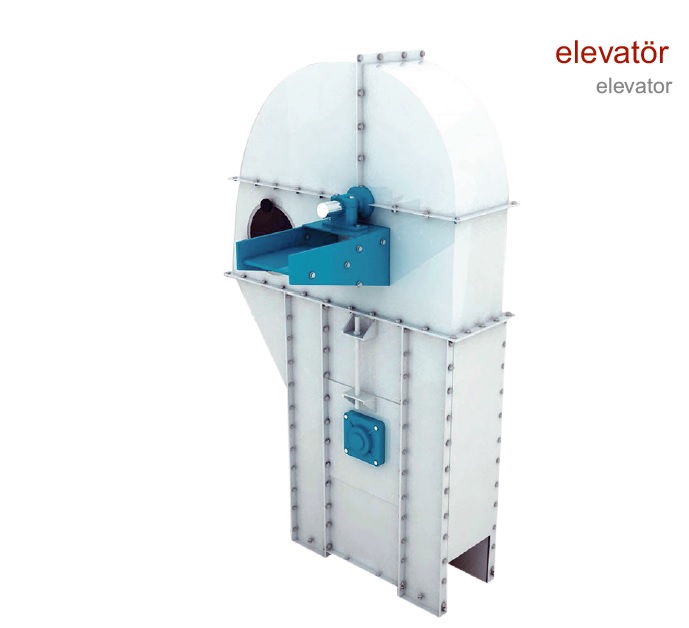

elevatör-elevator
Alt ve üst başlık gerektiğinde birbirinden tamamen ayrılabilir civatalı montaj özelliğine sahiptir. Üst başlıkları portatif olup her yön de kullanılabilmektedir. Başlık ve ayaklarında ki pencereden ise mamul akışı kontrol edilebilmektedir. Redüktör-motor, zincir ve dişlisi veya kaplin vasıtasıyla kova bandı hareketi sağlanır. Redüktör seçimi elevatörlerin kapasite ve yüksekliğine göre yapılmaktadır.

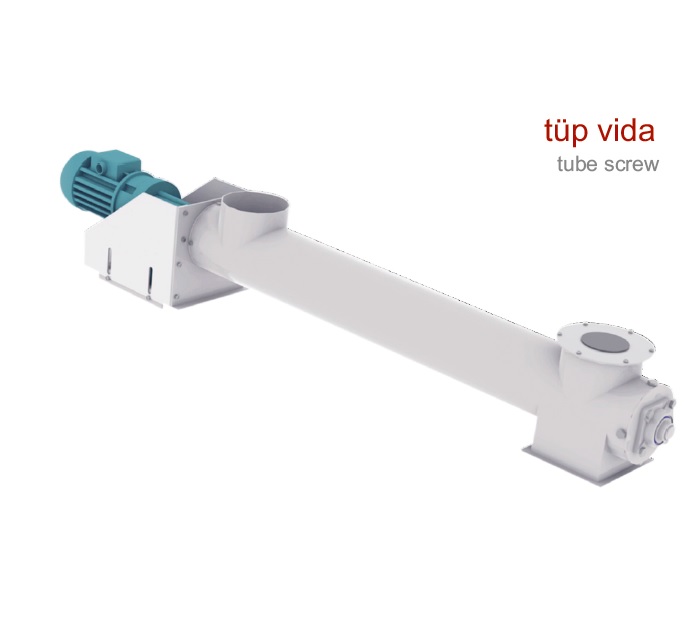

tüp vida-tube screw
Çok tozlu ve ince ürünlerin kapalı ortamda taşınması için kullanılır. Taşınacak ürün yapışkan ve kırılgan olmamalıdır. Yatay, dikey ve eğimli olarak montaj edilebilir. Tüp vidalı helezonlar da birden çok giriş ve çıkış ağzı olabilir. Çıkış ağızları yuvarlak veya kare olabilir. Tüp vidalı helezonların taşınan ürüne bağlı olarak kapasiteleri çok yüksektir.

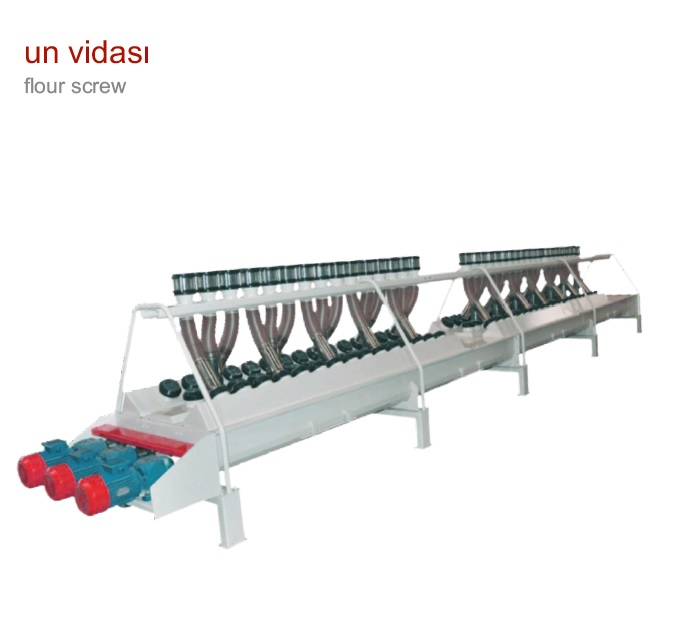

un vidası-flour screw
Un fabrikalarında ürünlerin yatay taşınmasında kullanılır. İsteğe göre ve özellikle un vidalı helezonlarının alt kısımlarında kolay açılabilir kapaklar vardır.

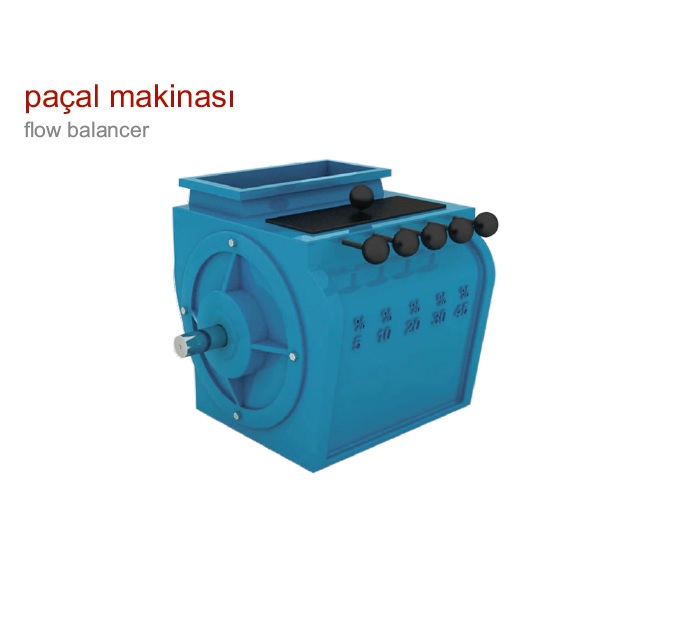

Spaçal makinası-flow balancer
Farklı cinslerdeki tahılın öğütme öncesi veya istenilen oranlarda karıştırılmasına ve kapasitelendirilmesine yarayan makinadır.

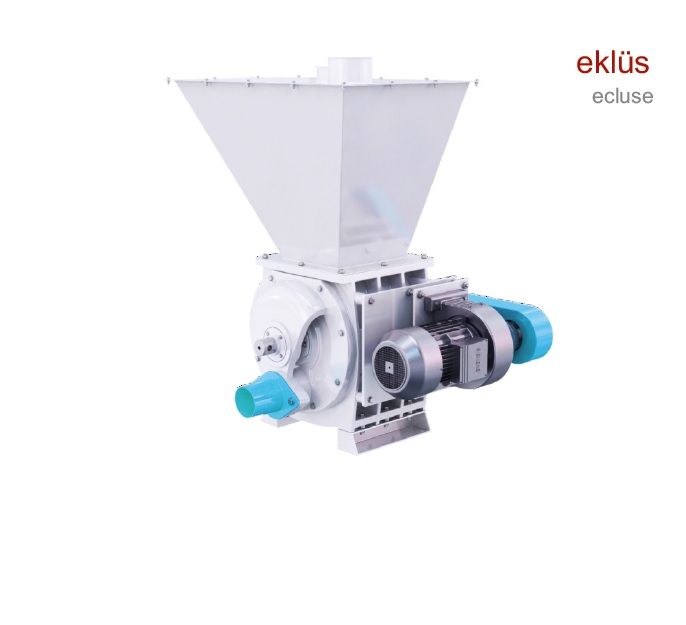

eklüs-ecluse
Blovera yardımcı olarak un, kepek ve irmik gibi ürünleri hava ile taşıma işlevini yapar. Ürünü orantılı bir şekilde indirme işlemi yapar.

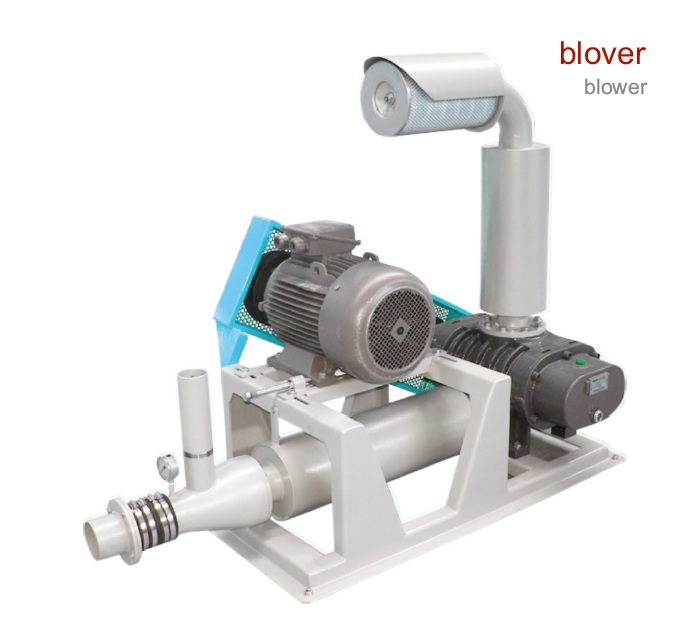

blover-blower
WBlover, filtre, susturucu emniyet valfi hepsi içerisinde hazır vaziyettedir. Kolay sökülüp takılabilme özelliğine sahiptir. Filtrelere hava üretmek maksadıyla kullanılmaktadır. Aynı zamanda hafif yoğunluktaki un, kepek, irmik gibi ürünleri yatay ve dikey olarak taşımak için kullanılır.

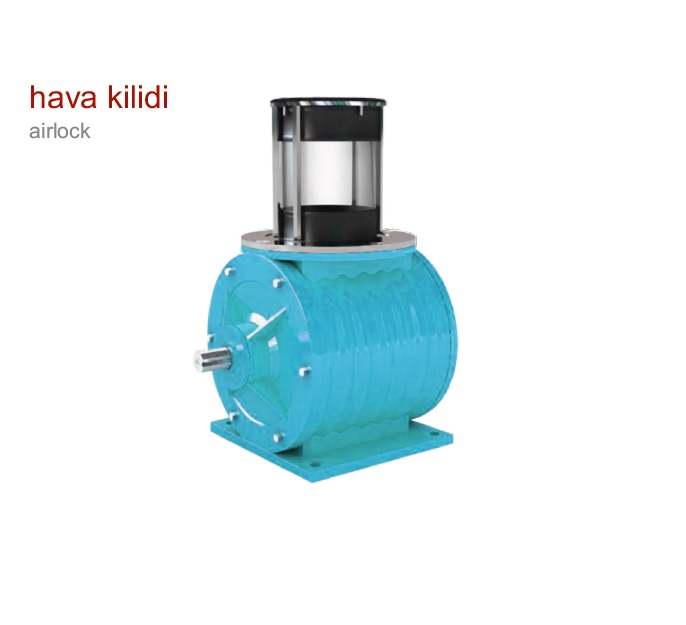

hava kilidi-airlock
Pnömatik sistemde hava ve malın ayrışmasını sağlar.Bu işlemler esnasında sistemin hava kaybını minimum düzeyde tutacak şekilde dizayn edilmiştir.

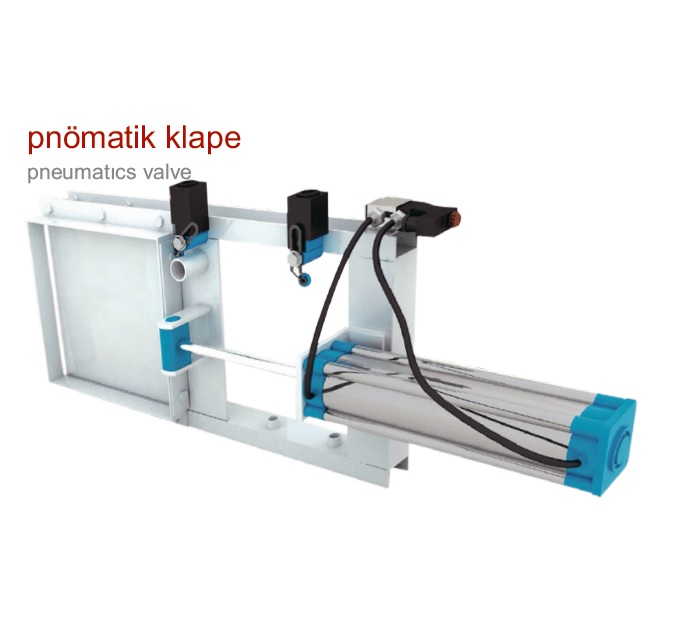

pnömatik klape-pneumatıcs valve
Vidalı taşıyıcıların ve zincirli konveyörlerin boşaltma sisteminde kullanılır. Otomasyon ile çalışan tesislerde tercih edilir.

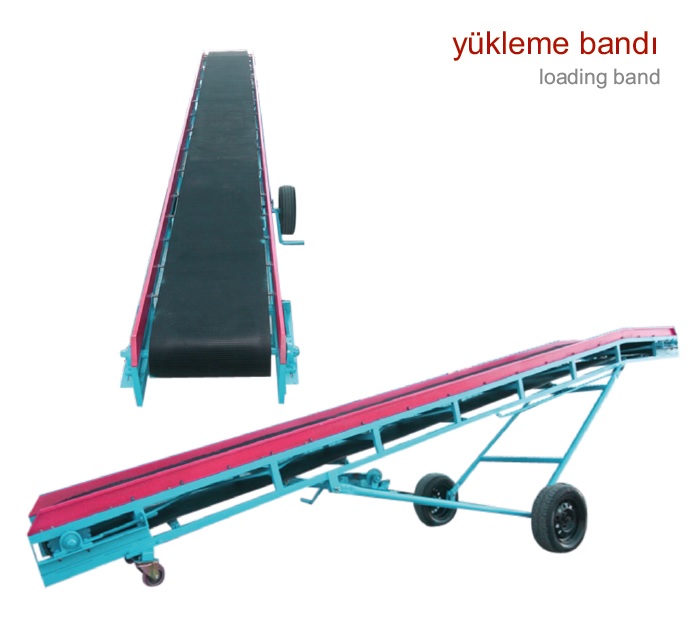

yükleme bandı-loading band
Yükleme bantları düşük maliyetli taşıma, uzak mesafelere iletimde, eğimli çıkış ve inişlerde özellikle çeşitli büyüklüklerde malların iletiminde uygundurlar. Taşınan malzemenin düzgün oturma yüzeyi yoksa özellikle bantlı Konveyör kullanılır. PVC ve PU esaslı bantlar uzama yapmaz ve düzgün yüzeye sabittir. Tahrik grubu baş kısmında veya alttan ortadan yapılabilmektedir. Paketlenmiş ve paketlenmemiş ürünler, özellikle küçük paket, koli, çuval, balya ulaşım için çok yönlü taşıma sistemleri için yükleme bantlarında geniş bir seçim yelpazesi sunuyoruz.

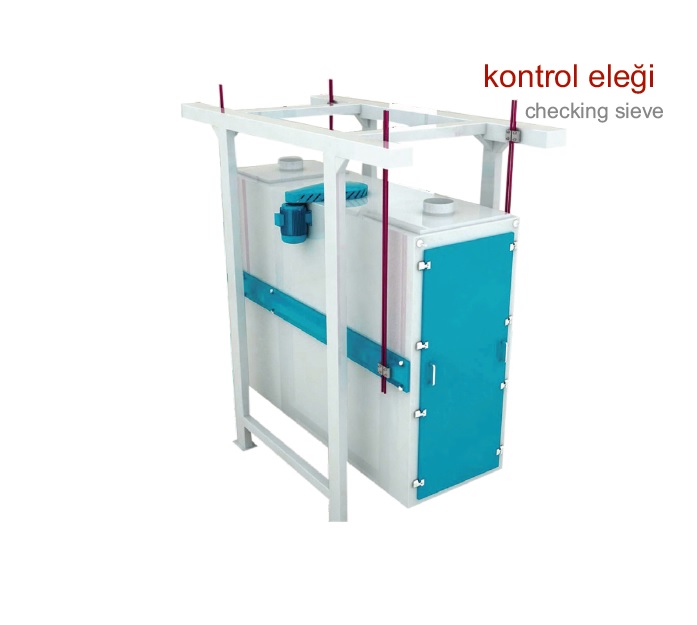

kontrol eleği-*checking sieve
Yeni geliştirilen kontrol eleği AKM-KOE 105- 108 ve 112 tahıl öğütme işlemi yapan tesislerde (un fabrikaları, mısır fabrikaları v.b.) elde edilen ürünün paketlenmeden önce kontrol edilmesinde kullanılır. İkinci bir kullanım alanı ise düşük kapasiteli ve alan problemi olan tesislerdir. Sorunsuz her yere montaj yapılabilir. AKM-KOE 105-108 ve112 kendine ait bir askı şasesi vardır. Şase sayesinde elek zemine monte edilir. Asıldığı şase sağlam bir kontrüksiyona sahiptir. Elek alt merkezinden tahriki sistem ile çalışır. Makinanın üst kısmına monte edilen elektrik motoru ile çalışır. İki ağırlık tahrik sistemi ile eleğin sallama çapı ayarlanabilir.

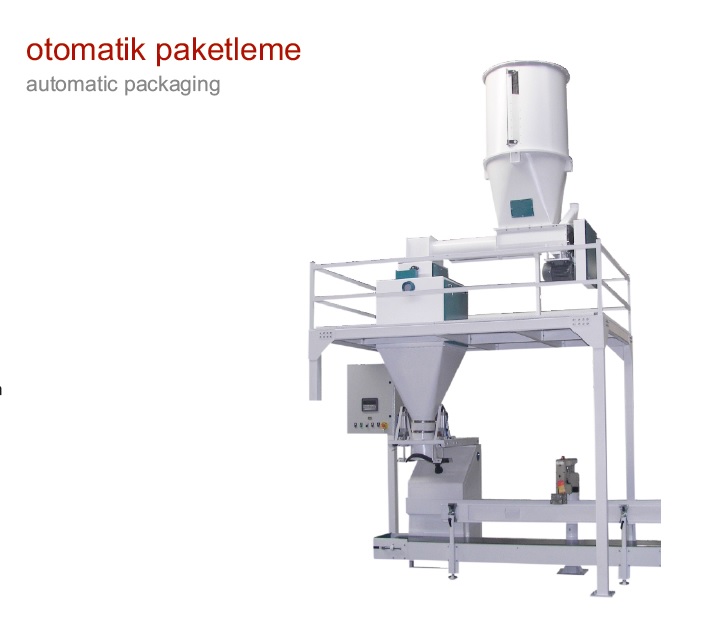

otomatik paketleme-automatic packaging
Tam PLC denetimli, ağzı açık torbalara otomatik dolum yapabilmektedir. 25-50 kg’lık tartım aralığı vardır. Loadceller vasıtasıyla hızlı ve hassas tartım yapabilmekte, 10 gr aralıklarla programlanabilir set değeri yapılmaktadır. Ürün cinsine bağlı olarak saatte 12/15 ton arasında dolum kapasitesine sahiptir. Tolerans dışı tartımlarda uyarı sistemi mevcut bulunmaktadır.

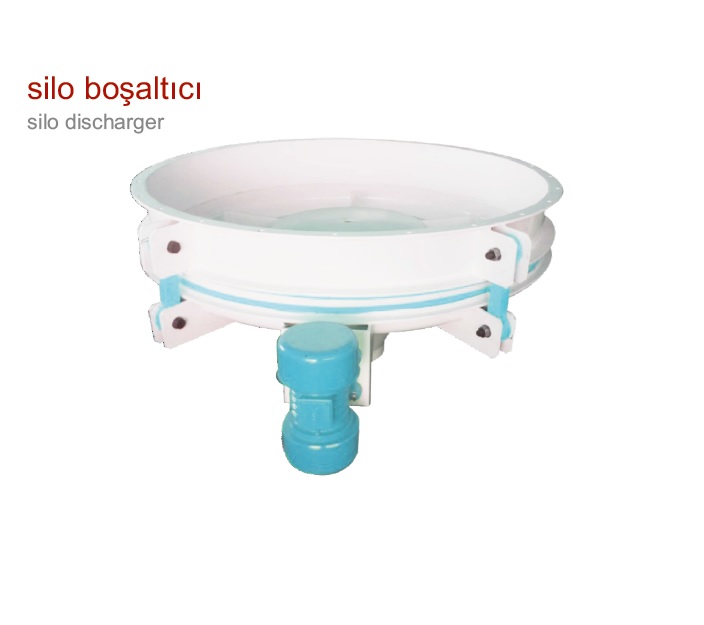

silo boşaltıcı-silo discharger
Silo boşaltıcı titreşime dayanıklı siyah sacdan imal edilmiştir. İç kısmı ürün akışını kolaylaştıran epoksi boya ile boyanmıştır. Silo boşaltıcının çıkışında tüp vidalı helezonlar bağlanarak ürün akışı kontrol altında tutulur. Betonarme ve çelik silolara kolaylıkla monte edilebilmektedir. Gürültü kirliliği yapmaz. Silo doluyken bile mekanik parçalara dışarıdan ulaşılabilme ve bakım imkanı vardır.

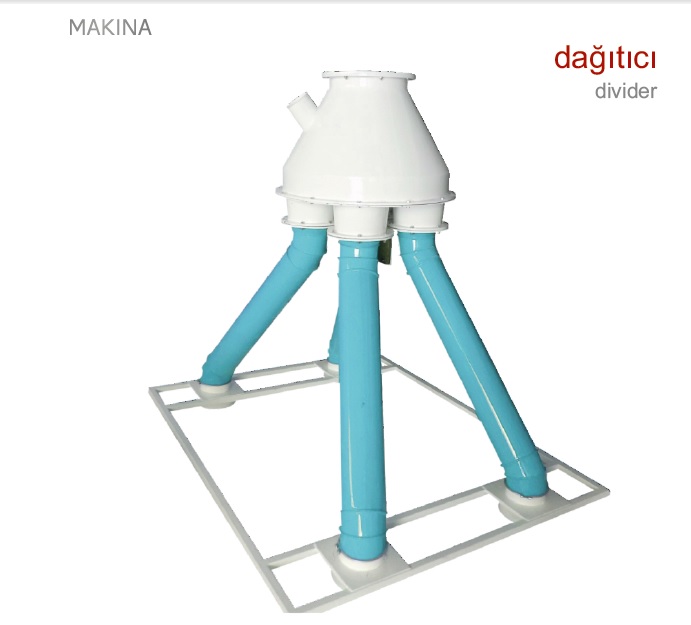

dağıtıcı-divider
Kontrol eleğine unu eşit şekilde dağıtmak için tasarlanmıştır. 3 mm sacdan imal edilmiştir.

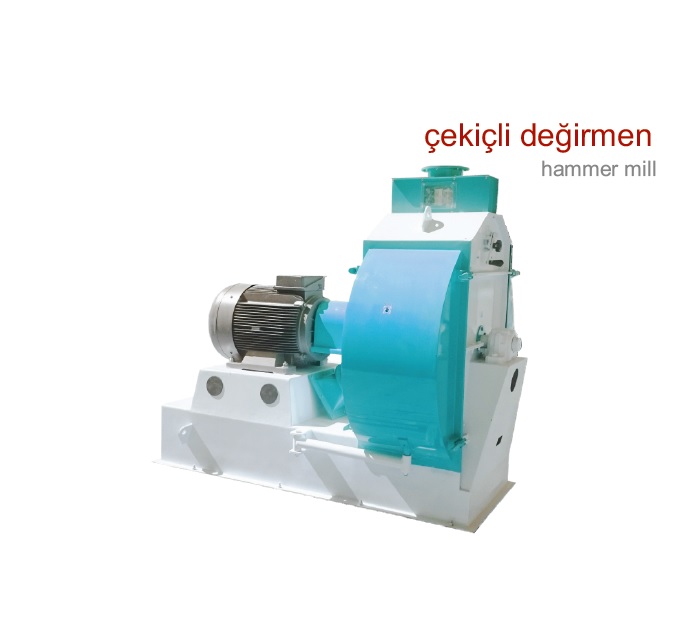

çekiçli değirmen-hammer mill
Kırıcı değirmenler yem sanayisin de ;mısır öğütme tesislerin de ve Diğer bazı gıda endüstrilerinde kullanılmaktadır. Parça büyüklüğü maximum 50 mm; yoğunluk 0;2 – 08 kg/dm3 ve rutubet oranının % 16’yı geçmemesi gerekmektedir.

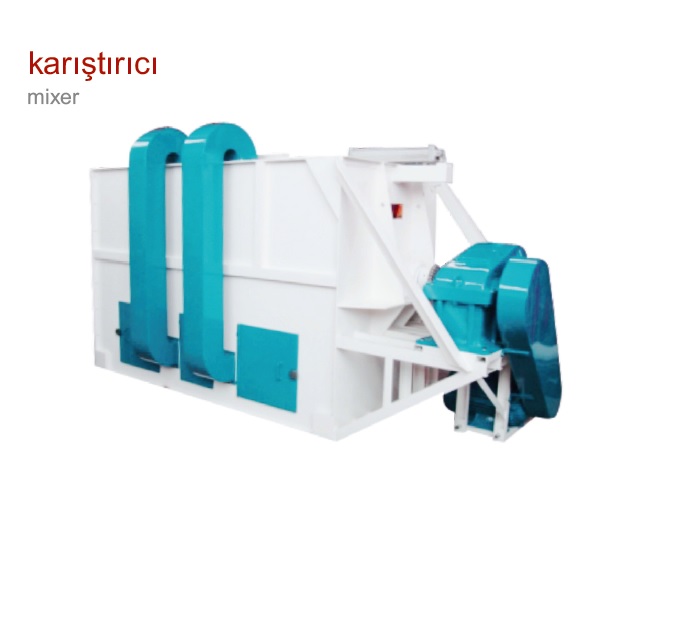

karıştırıcı-mixer
Karıştırıcılar tek şaftlı olup çift yönlü helis yapraklı imal edilirler. Bundan dolayı hassas karıştırma özelliğine sahiptirler. Zincir dişli veya kaplin akupleli tahrik edilirler. Yağ katma; otomatik boşaltma veya boşaltma anında hava sirkülasyon sistemi standart özellikleridir. 500 kg dan 5000 kg’a kadar imalatımız mevcuttur.

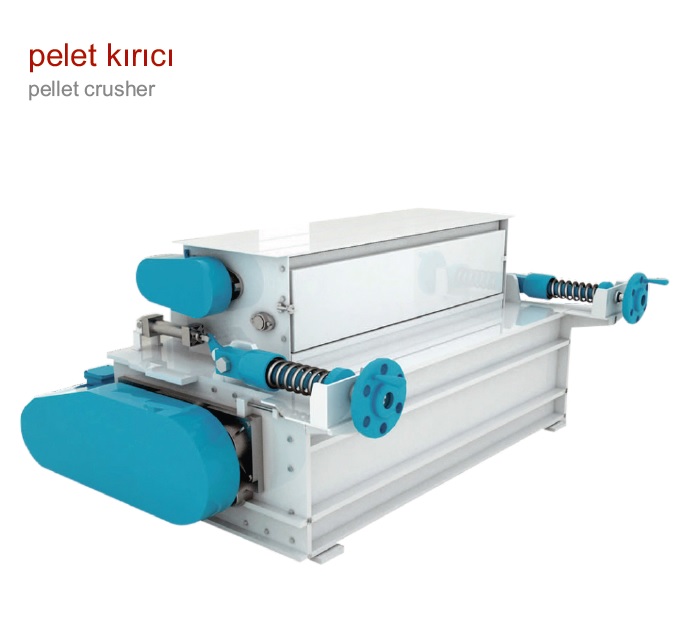

pelet kırıcı-pellet crusher
Karma yem endüstrisindeki 0,3- 4,5mm’lik peletleri kırmakta ve çıkış ürünleri 0,8mm’ye kadar tane büyüklüğü olan endüstri dallarında başarı ile kullanılmaktadır. Giriş ağzından alınıp klapeyle yönlendirilen mallar , iki silindir arasından geçirilerek granül hale getirilir. pozisyon göstergesine bakarak ayarlanabilir . Kırılmayacak mallar klape ile yönlendirilerek silindirlerin dışından dökülürler.

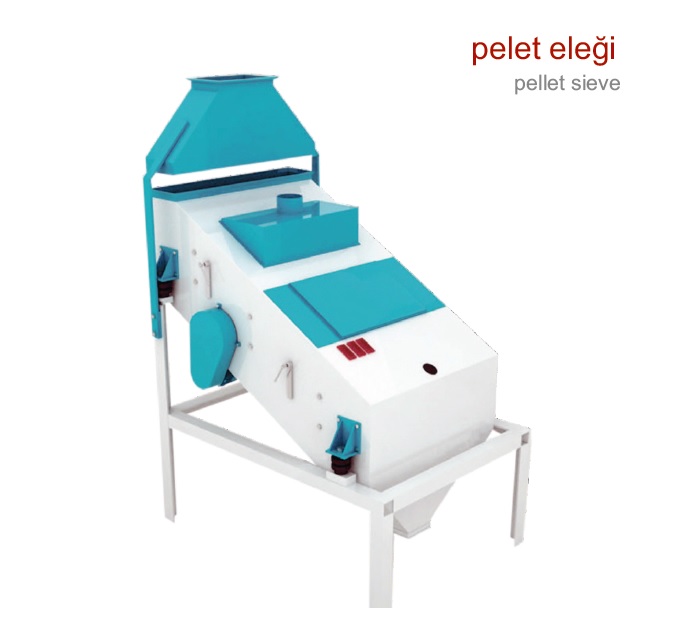

pelet eleği-pellet sieve
Her türlü mamulü istenilen ebatlarda gruplandırılarak birbirinden ayırmaktadır. Tava elek, vibro elek ve tambur elek olmak üzere üç çeşittir. Vibro Elek: Kapasiteler elek adetine göre değişkenlik gösterir. Tahrik vibro motor ile sağlanır.Gövde yaylar üzerinde askıya alınmıştır.Müşteri talebine göre tek katlı, çift katlı veya üç katlı olarak dizayn edilebilir. Tava Elek: Rotor çanak tipinde olup dairesel hareket etmektedir. Santrifüj kuvveti ile ürünleri birbirinden ayırır. Tahrik redüktörlü motor ile sağlanır. Tambur Elek: Ürünlerin istenilen büyüklükte ve kapasitelerde ayrıştırılmasını sağlamaktadır. Elek silindirik ve rotora cıvata bağlantılı olduğundan montaj ve demontaj da kolaylık sağlar. Toz ve mamul olmak üzere iki çıkışlıdır. Elek gözeneklerinin tıkanmaması amacıyla, elek içerisine fırça monte edilmiştir. Rotora tahrik, zincir dişli ile redüktörden verilmektedir.

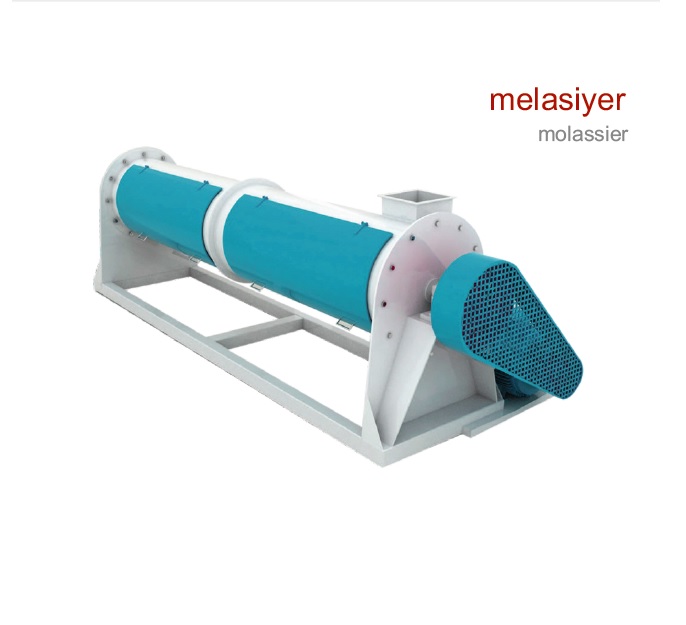

melasiyer-molassier
Yem fabrikalarında mamule katkı sağlamak amacıyla sıvı tatlandırıcıların homojen karışımı için tasarlanmıştır. Gövde U tipinde olup isteğe göre ST 37 ve AISI 304 malzemeden imal edilir. Makine %1-11 arası verilen sıvıyı homojen şekilde karıştırır. Kapasiteye bağlı olarak ebatları değişkenlik gösterir. Melasın 40-42OC civarında ısıtılarak makineye girişi sağlandığında maksimum karışım sağlanır. Sürekli sistemde çalışır.

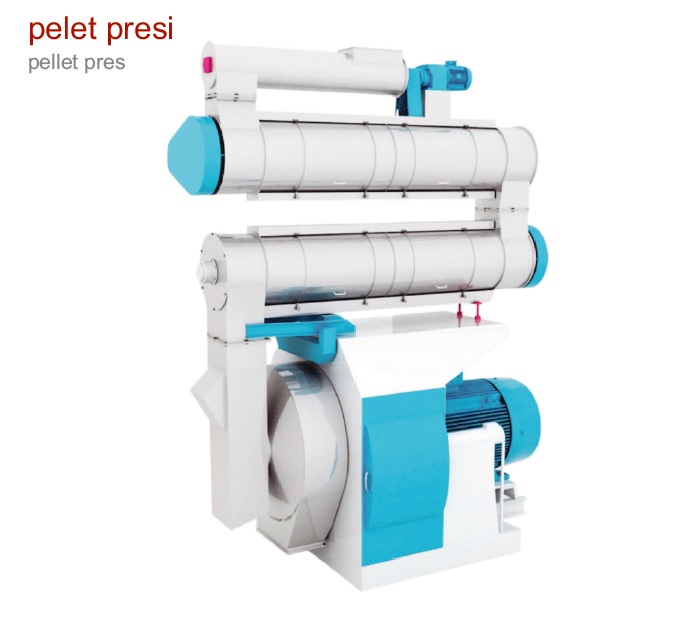

pelet presi-pellet pres
Kaynaklı çelik konstrüksiyon gövde, büyük radyal kuvvetleri taşıyabilen uzun ömürlü rulman sistemi, V-Kayış- kasnak tahrikli, paslanmaz çelik peletleme hücresi, manuel ayarlı çift rulolu sistem. Paslanmaz çelik (*46Cr 13) ya da özel alaşımlı çelik döküm disk, civata disk bağlama sistemi, aşırı yükleme sonucu blokajı önleyen tertibat, disk ve ruloların kolaylıkla indirilip kaldırmasını sağlayan mekanik vinç sistemi (AKM-PP420/138 modelinde bulunmaktadır.) Sabit mıknatıslıdır.
soğutucu pelet-cooler pellet
Üç ızgaralı, ters hava akımlı soğutma sistemli, elektropnömatik kontrollü pelet boşaltma hızı, frenli redüktör ile kumanda edilen hareketli boşaltma ızgarası, setlaf kontrol pencereli, 2 adet seviye kontrol sensörlü, pelet toplama hoperi, hava kilidi. Hava debi ayar flaplı davlumbazı ,pelet dağıtıcısı.
YEM FABRİKALARI
Profesyonel ve tecrübeli ekibimiz ile kurulan 10-100 ton/gün kapasiteli hayvan yeminin üretildiği tesislerdir. Yem fabrikası tesisi revizyonları, kapasite arttırımı, inşaat, çelik konstrüksiyon ve çatı, elektrik, imalat ve montaj dahil olmak üzere anahtar teslim olarak çakırBEYLİLER; en güvenilir, en kaliteli hizmeti sunar.Tüm makine ve ekipmanlar projelerinize uygun olarak dizayn edilip üretilmektedir. Tüm kapasitelere uygun; • Dozajlama Ünitesi • Kırma & Karıştırma Ünitesi • Peletleme Ünitesi • Torbalama veya Dökme Yükleme ÜnitesiOpsiyonel olarak Yağ, Premiks ve Melas Üniteleri de eklenebilmektedir. Her türlü yem fabrikaları, komple ve makina bazında tecrübeli ekiplerimizle çelik konstrüksiyon, elektrik ve makine montajı, projelerinize uygun olarak hazırlanmaktadır. Ayrıca FİRMAMIZ çeltik fabrikaları ve un fabrikaları içinde makine ekipmanları da üretmektedir.
